RMU CP CNT

GATEWAY INDUSTRIAL IoT

Gateway IoT en envolvente plástica ultracompacta marca Noxium

Descargar Datasheet

Gateway de Comunicaciones Wireless para Medidores de Flujo y Caudal con Interfaz de Pulsos o Bus permitiendo la captación y registro regular de datos de contadores de Agua o Gas dispuesto con salidas de pulsos, para su posterior transmisión periódica a través de redes inalámbricas de bajas latencias «LPWA» .

4G LTE (Cat M1 / NB-IoT)
Fallback 2G *segun versión

Configuración y actualización remota de Firmware FOTA

Envolvente plástica estanca de reducidas dimensiones.
Accesorio de conexión opcional M12.

Chipset NFC frontal para
obtener parámetros de configuración y estadísticas de explotación

1 x Sim Card 1.8/3v integrada

88 x 66 x 35mm

Interfaz Local con capacidad de dos contadores, y dos entradas auxiliares.

Mecanismos de autogestión inteligentes.
Filtrado de ruidos y procesado de señales de alarma.

255 gr. (2C2 versión)

Comunicaciones por canales seguros.
Encriptación y securización de datos.

Ergonómico y de fácil instalación. Montaje con sujeción mural o mástil.

IP 67 / IK09

Alimentación mediante baterías internas. Ultra bajo consumo

Alta capacidad de registro local. Versatilidad de configuraciones

Temperatura trabajo -40º a 85º C

RADIO MOBILE

4G LTE-Cat1 / NB-IoT – data rate (Kbps): 32 (DL), 70 (UL)


4G LTE-Cat1 – data rate (Mbps): 1 (DL), 1 (UL)


2G EDGE – data rate (Kbps): 296 (DL), 236.8 (UL)


2G GPRS – data rate (Kbps): 107 (DL), 85.6 (UL)


Regiones – Europa, Latino América, Norte América y Global

ALIMENTACIÓN

Potencia max. en transmisión WAN – 23 dBm


Consumo de energía anual* – desde 8000 mAh/año

*Según tipo de batería, consultar datasheet

ESPECIFICACIONES FÍSICAS

Envolvente – Policarbonato V0 con sujeción mural de 4 puntos


Dimensiones – 88 x 66 x 35mm


Peso – 255 gramos*

*Peso máximo según pack de bateria


Temperatura de trabajo – -40º a 85ºC


Temperatura de Almacenado – -40º a 105ºC


Humedad – 100% HR


Grado de Protección – IP 67 / IK09


Opcional: Conector externo – 1 metro de Latiguillo M12 o RJ11 con prensaestopa

PRESTACIONES

Soporte eSIM – Integrada, posibilitando el cambio de operador de comunicaciones de forma remota de acuerdo a lo especificado en la GSMA SGP .02 v3.2


Interfaces para Pulsos – Dispone de hasta dos entradas digitales de pulsos con capacidad de procesamiento de señal hasta 100 Hz con filtro programable y filtrado de ruidos. Los totalizadores son sincronizados en el momento de la instalación


Interfaces para Digitales – Dispone de hasta dos entradas digitales con capacidad de alarma programables por evento o flanco. Casos de uso típicos son: Error de conexión, Sentido de flujo, Falta de caudal, etc.. Las funcionalidades se configuran con parametrización en fábrica


Opción de bus local Mod-Bus* – La RMU CNT puede recolectar medidas de contadores o sensores específicos mediante un bus específico RS485 Half-duplex. En estos casos la programación deberá ser en versiones específicas

*Internamente el dispositivo dispone de clemas de conexión para adaptar su uso conexionados específicos, es habitual la entrada con conector M12 o RJ11


Reloj interno RTC – Reloj de tiempo real con el que planificar las lecturas


Configuración de tramos – Hasta 8 tramos de lecturas configurables por horas y periodos desde 5 minutos


Capacidad de Registros – Dispone de memoria interna con capacidad de registro temporal de más de 60.000 lecturas simples, con comportamiento según estrategia LIFO/FIFO

MANEJO DISPOSITIVO

Plataforma Socrates. Interfaz web creada por Noxium para administrar dispositivos IoT.


Actualización FOTA, Monitorización de Red, Administración de dispositivos y Servicios de datos.

CERTIFICADOS

Norma – UNE 82326:2010


Seguridad – IEC 62368-1 / EN 62368-1


Requerimientos EMC – ETSI EN 301 489-1 V2.2.0 (2017-03) & ETSI EN 301 489-52 V1.1.0 (2016-11)


Ambientales – IEC 6800xx Frio, Calor y Variaciones (-40 a 85ºC)*

* consultar degradaciones por uso en rangos extremos

DOCUMENTACIÓN DEL PRODUCTO

Descargar Datasheet (Español)


Descargar Datasheet (Ingles)

OTROS

Casos de uso


Catálogo de productos 2023

CÓDIGO PARA PEDIDOS: RMU CP CNT– aa – bb – xx

aaConectividad inalámbrica
NBNB2 multibanda
NBxxNB2 banda xx
QMLTE-CatM1/2G
Q3NB/4G CatM/fallback 2G
bbCapacidad Pack Batería
1C36 años
2C312 años
*Parametros de calculo para 10 contadores, 24 registros y un envío diario
xxAccesorios
LMLatiguillo M12
LRLatiguillo RJ11
Por defecto prensaestopa libre

Ejemplo Código Producto para ordenar pedido: RMU CP CNT NB 1C3 LM

Descripción código
Pasarela Industrial Modelo Captador de Pulsos
Recolector/Pasarela de contador de pulsos, con comunicaciones NB-IoT multibanda, alimentación de Batería con autonomía de 12 años. Envoltura plástica IP67 Policarbonato con prensa estopa de entrada.
El precio y los plazos de entrega de las versiones específicas para cada región (operador) pueden variar. Para más información, póngase en contacto.

PRODUCTOS RELACIONADOS

Gateway Narrow Band IoT marca Noxium

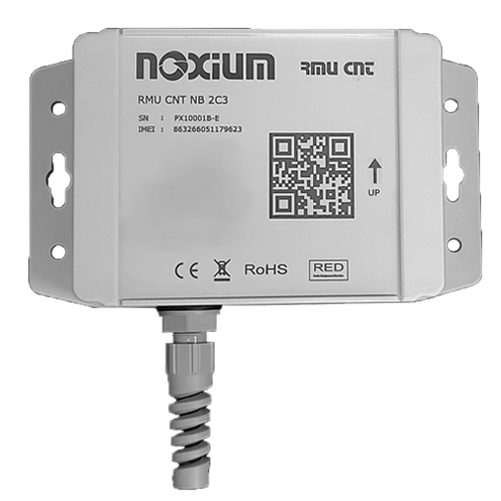

RMU P CNT

Interfaz UNE82326
4G LTE Cat1 / NB IoT
IP 67 / IK09
Gateway Wireless Narrow Band IoT marca Noxium

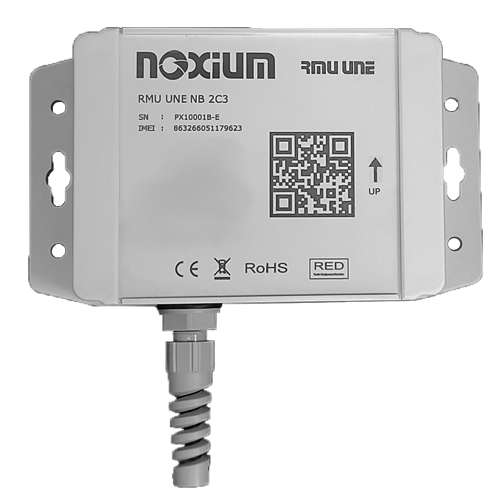

RMU P UNE

Interfaz UNE82326
4G LTE Cat1 / NB IoT
IP 67 / IK09
Gateway Wireless Narrow Band IoT marca Noxium

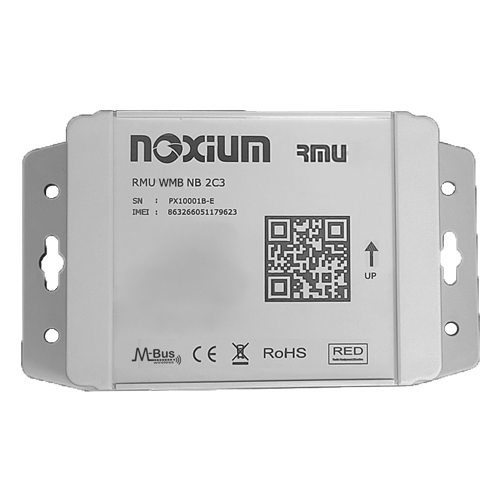

RMU P WMB

Wireless MBus
4G LTE Cat1 / NB IoT
IP 67 / IK09
Gateway Narrow Band IoT marca Noxium

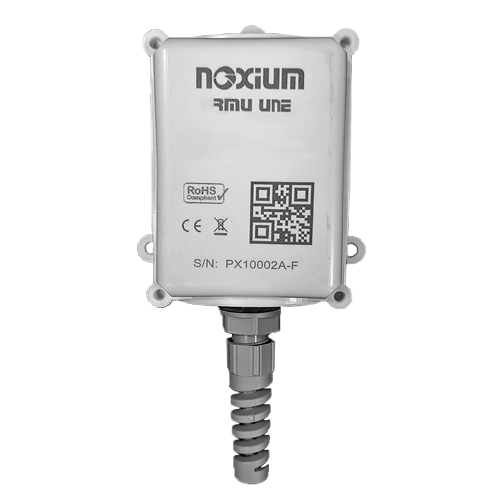

RMU CP UNE
